Фрезы корпусные
Под заказ

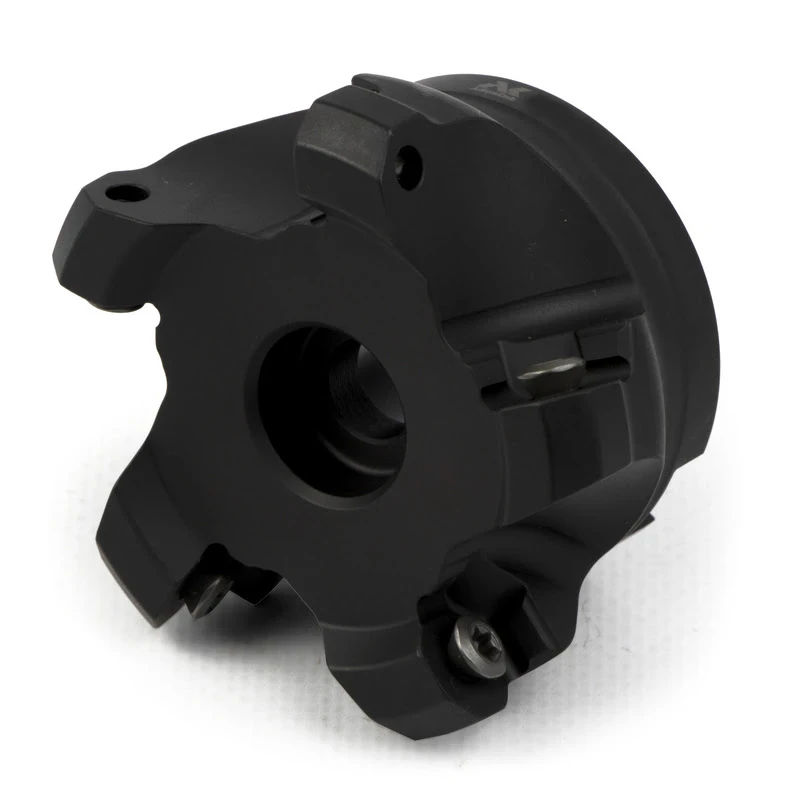

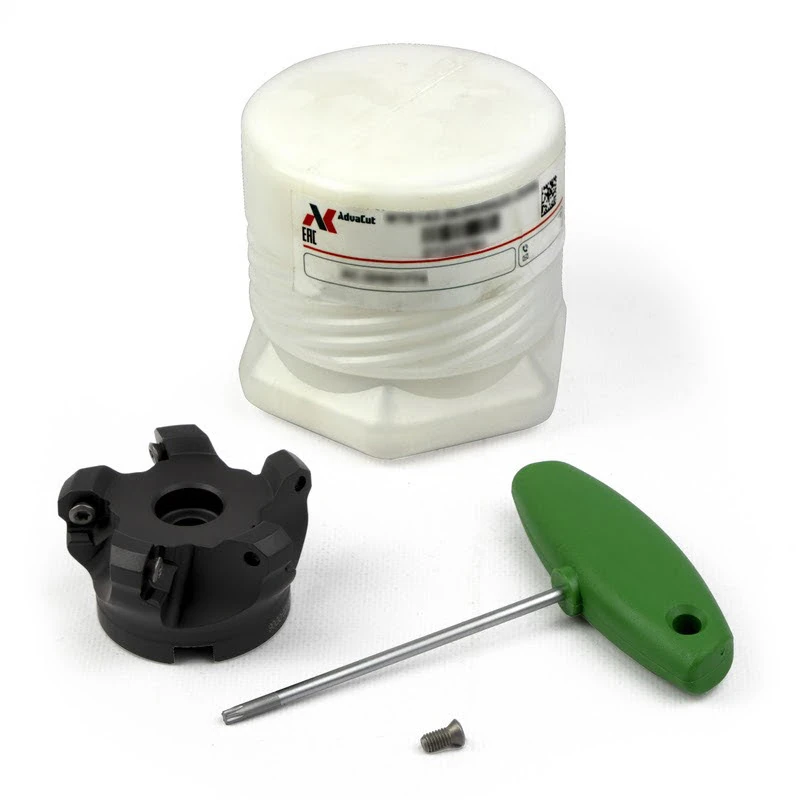

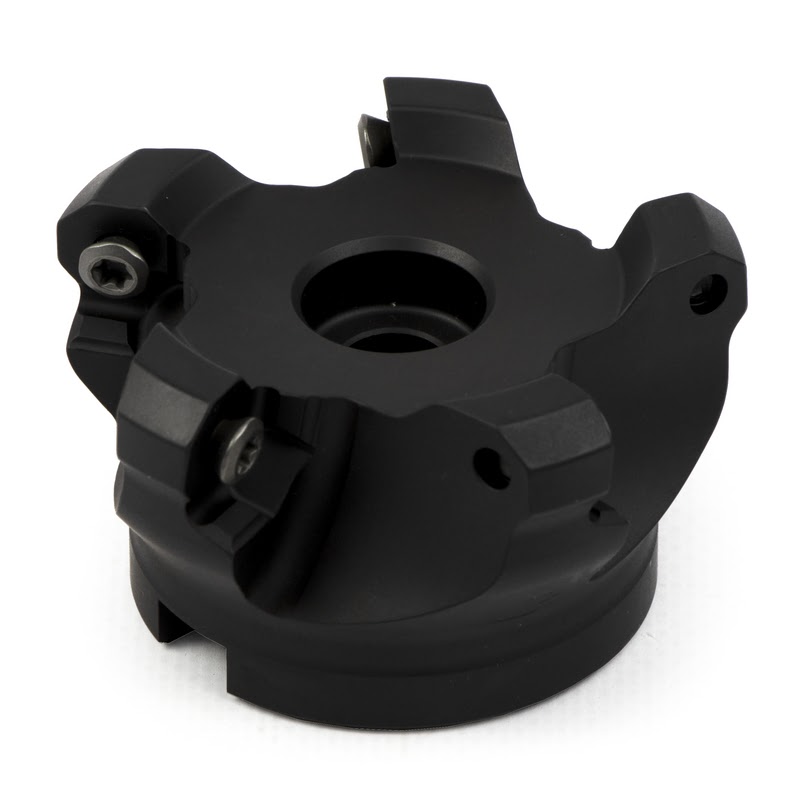

Корпус фрезы FT01-D050N22-Z04OD06
AC.GHI10201
AdvaCut - Арт. AC.GHI10201
Под заказ
Бывший AC.GHI01773 - MTE143-050R04A22-OD06
Бывший AC.GHI01773 - MTE143-050R04A22-OD06
10 603,
76 ₽
Цена c НДС, рассчитана по прайс-листу от 14.09.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Диаметр фрезы, мм (DC) | 50 |
|---|---|
| Серия корпусных фрез | FT01 |
| Главный угол в плане | 43° |
| Число зубьев | 4 |
| Форма пластины | O - Восьмиугольник |
| Размер крепления режущего инструмента (DCON), мм | 22 |
| Длина/высота/ширина фрезы, мм | 40 |
| Каналы для СОЖ | Нет каналов |
| Количество пластин | 4 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Торцевая |
| Посадка | Насадная |
| Рабочие стороны режущей пластины | Односторонняя |
| Подходящая пластина (головка) | OD**0605**-MB*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FT01
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MBOS |  |
Острая геометрия с большим передним углом и небольшой по ширине фаской на режущей кромке. Подходит для чистовой обработки с низкими скоростью резания и подачей. |
| MBST |  |
Большой передний угол обеспечивает равномерный процесс резания. Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку. |
| MBPR |  |
Большое пространство для размещения стружки и прочная режущяя кромка делают данную геометрию наиболее подходящей для черновой обработки. |
| MBAL |  |
Геометрия разработана для обработки алюминиевых сплавов. Имеет большой передений угол, острую режущую кромку, обеспечивает хороший контроль процесса стружкообразования и низкое трение при сходе стружки. |
| MBWP |  |
Геометрия обеспечивает эффект зачистной кромки (Wiper) для улучшения качества обработанной поверхности. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | OD**0605**-MB... | 2 | 110-150-190 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP1130 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 | OD**0605**-MB... | 2 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | OD**0605**-MB... | 2 | 140-180-220 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| N — Цветные металлы | ||||||||
| Алюминиевые сплавы | HB60-210 | CU4025 | OD**0605**-MB... | 2 | ≥300 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | 0,2-0,25-0,4 |
| S — Жаропрочные сплавы | ||||||||
| Жаропрочные сплавы и сплавы титана | HRC30-45 | CP5030 | OD**0605**-MB... | 2 | 30-40-60 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | – |
| Диаметр фрезы, мм (DC) | 50 |
|---|---|
| Серия корпусных фрез | FT01 |
| Главный угол в плане | 43° |
| Число зубьев | 4 |
| Форма пластины | O - Восьмиугольник |
| Размер крепления режущего инструмента (DCON), мм | 22 |
| Длина/высота/ширина фрезы, мм | 40 |
| Каналы для СОЖ | Нет каналов |
| Количество пластин | 4 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Торцевая |
| Посадка | Насадная |
| Рабочие стороны режущей пластины | Односторонняя |
| Подходящая пластина (головка) | OD**0605**-MB*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FT01
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MBOS | |
Острая геометрия с большим передним углом и небольшой по ширине фаской на режущей кромке. Подходит для чистовой обработки с низкими скоростью резания и подачей. |
| MBST | |
Большой передний угол обеспечивает равномерный процесс резания. Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку. |
| MBPR | |
Большое пространство для размещения стружки и прочная режущяя кромка делают данную геометрию наиболее подходящей для черновой обработки. |
| MBAL | |
Геометрия разработана для обработки алюминиевых сплавов. Имеет большой передений угол, острую режущую кромку, обеспечивает хороший контроль процесса стружкообразования и низкое трение при сходе стружки. |
| MBWP | |
Геометрия обеспечивает эффект зачистной кромки (Wiper) для улучшения качества обработанной поверхности. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | OD**0605**-MB... | 2 | 110-150-190 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP1130 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 | OD**0605**-MB... | 2 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | OD**0605**-MB... | 2 | 140-180-220 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| N — Цветные металлы | ||||||||
| Алюминиевые сплавы | HB60-210 | CU4025 | OD**0605**-MB... | 2 | ≥300 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | 0,2-0,25-0,4 |
| S — Жаропрочные сплавы | ||||||||
| Жаропрочные сплавы и сплавы титана | HRC30-45 | CP5030 | OD**0605**-MB... | 2 | 30-40-60 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | – |
