Фрезы корпусные
Под заказ

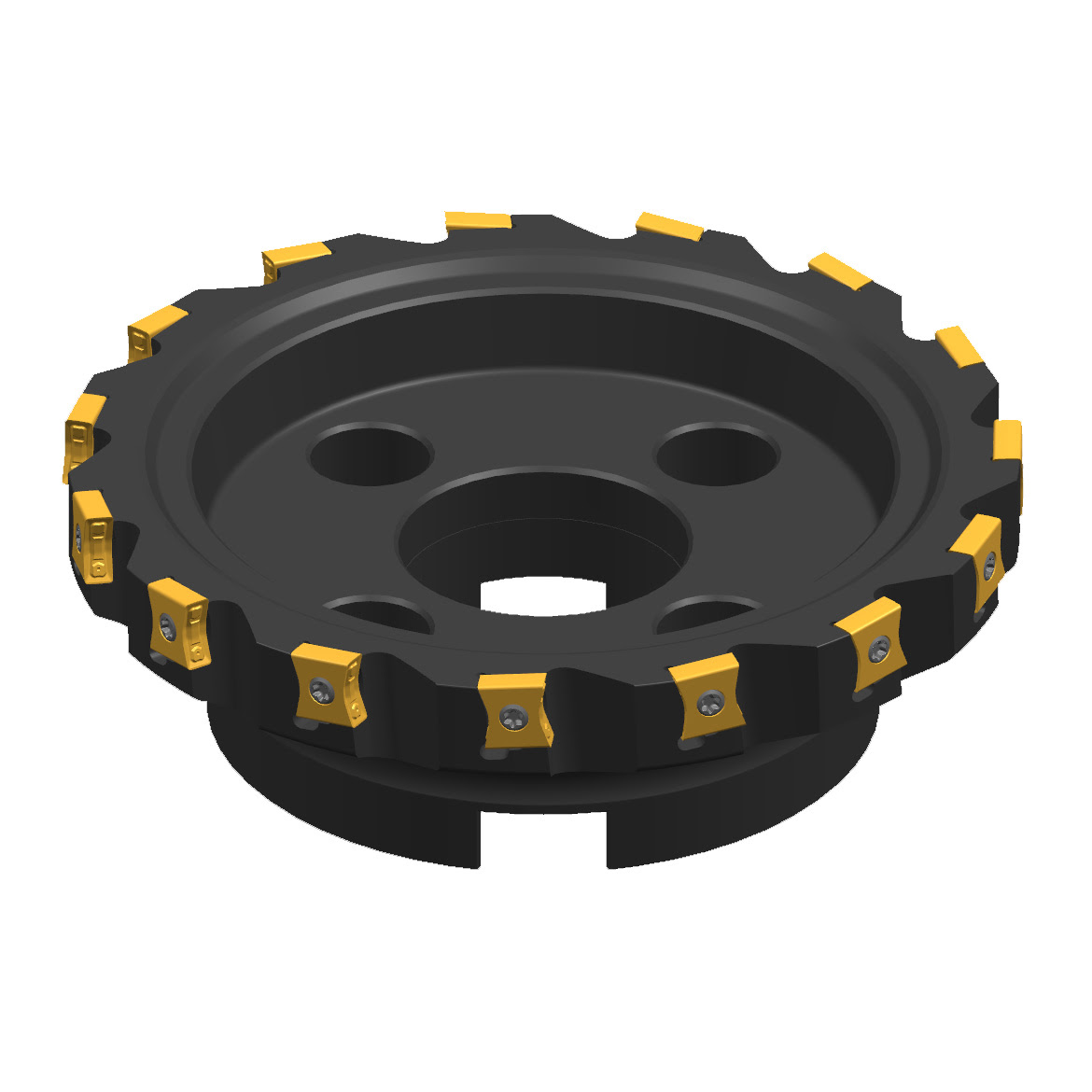

Корпус фрезы FT21-D050N22-Z04LN15
AC.GHI10178
AdvaCut - Арт. AC.GHI10178
Под заказ
Бывший AC.GHI02269 - MTA190-050R04A22-LN15
Бывший AC.GHI02269 - MTA190-050R04A22-LN15
9 417,
71 ₽
Цена c НДС, рассчитана по прайс-листу от 14.09.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Диаметр фрезы, мм (DC) | 50 |
|---|---|
| Серия корпусных фрез | FT21, FT22 |
| Главный угол в плане | 90° |
| Число зубьев | 4 |
| Форма пластины | L - Прямоугольник |
| Размер крепления режущего инструмента (DCON), мм | 22 |
| Длина/высота/ширина фрезы, мм | 40 |
| Каналы для СОЖ | Нет каналов |
| Количество пластин | 4 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Торцевая |
| Посадка | Насадная |
| Рабочие стороны режущей пластины | Двусторонняя |
| Подходящая пластина (головка) | LN*T1506***-ME*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FT21, FT22
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MEOS |  |
Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования. |
| MEST |  |
Подходит для общего фрезерования, обеспечивает высокую стабильность обработки. |
| MEPR |  |
Усиленная режущая кромка позволяет применять данную геометрию в условиях прерывистого резания и черновой обработки. |
| MESM |  |
Геометрия подходит для общего фрезерования нержавеющей стали, обеспечивает высокую стабильность обработки. |
| MEWP |  |
Геометрия обеспечивает эффект зачистной кромки (Wiper) для улучшения качества обработанной поверхности. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | LN*T1106…-ME... | 2,5 | 180-220-260 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | LN*T1106…-ME... | 2,5 | 140-180-220 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 140-180-220 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | LN*T1106…-ME... | 2,5 | 120-160-200 | 0,05-0,06-0,1 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
| LN*T1506…-ME... | 3,5 | 120-160-200 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP1130 | LN*T1106…-ME... | 2,5 | 120-160-200 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 | |||
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 | LN*T1106…-ME... | 2,5 | 100-140-180 | 0,05-0,06-0,1 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
| LN*T1506…-ME... | 3,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | LN*T1106…-ME... | 2,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 |
| LN*T1506…-ME... | 3,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | LN*T1106…-ME... | 2,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
| Диаметр фрезы, мм (DC) | 50 |
|---|---|
| Серия корпусных фрез | FT21, FT22 |
| Главный угол в плане | 90° |
| Число зубьев | 4 |
| Форма пластины | L - Прямоугольник |
| Размер крепления режущего инструмента (DCON), мм | 22 |
| Длина/высота/ширина фрезы, мм | 40 |
| Каналы для СОЖ | Нет каналов |
| Количество пластин | 4 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Торцевая |
| Посадка | Насадная |
| Рабочие стороны режущей пластины | Двусторонняя |
| Подходящая пластина (головка) | LN*T1506***-ME*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FT21, FT22
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MEOS | |
Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования. |
| MEST | |
Подходит для общего фрезерования, обеспечивает высокую стабильность обработки. |
| MEPR | |
Усиленная режущая кромка позволяет применять данную геометрию в условиях прерывистого резания и черновой обработки. |
| MESM | |
Геометрия подходит для общего фрезерования нержавеющей стали, обеспечивает высокую стабильность обработки. |
| MEWP | |
Геометрия обеспечивает эффект зачистной кромки (Wiper) для улучшения качества обработанной поверхности. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | LN*T1106…-ME... | 2,5 | 180-220-260 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | LN*T1106…-ME... | 2,5 | 140-180-220 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 140-180-220 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | LN*T1106…-ME... | 2,5 | 120-160-200 | 0,05-0,06-0,1 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
| LN*T1506…-ME... | 3,5 | 120-160-200 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP1130 | LN*T1106…-ME... | 2,5 | 120-160-200 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 | |||
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 | LN*T1106…-ME... | 2,5 | 100-140-180 | 0,05-0,06-0,1 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
| LN*T1506…-ME... | 3,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | LN*T1106…-ME... | 2,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 |
| LN*T1506…-ME... | 3,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | LN*T1106…-ME... | 2,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
