Фрезы корпусные
Под заказ

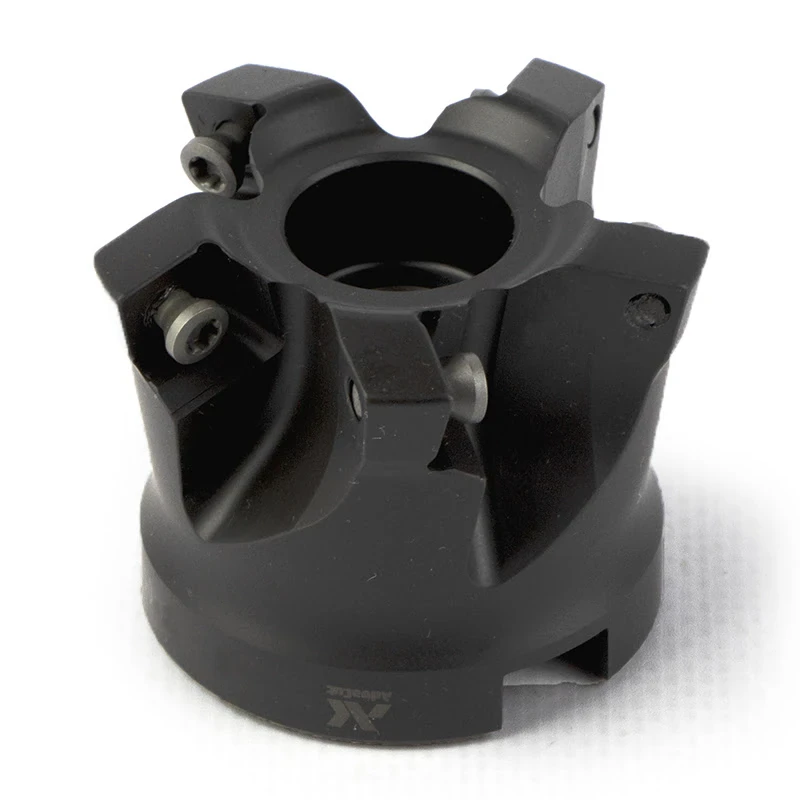

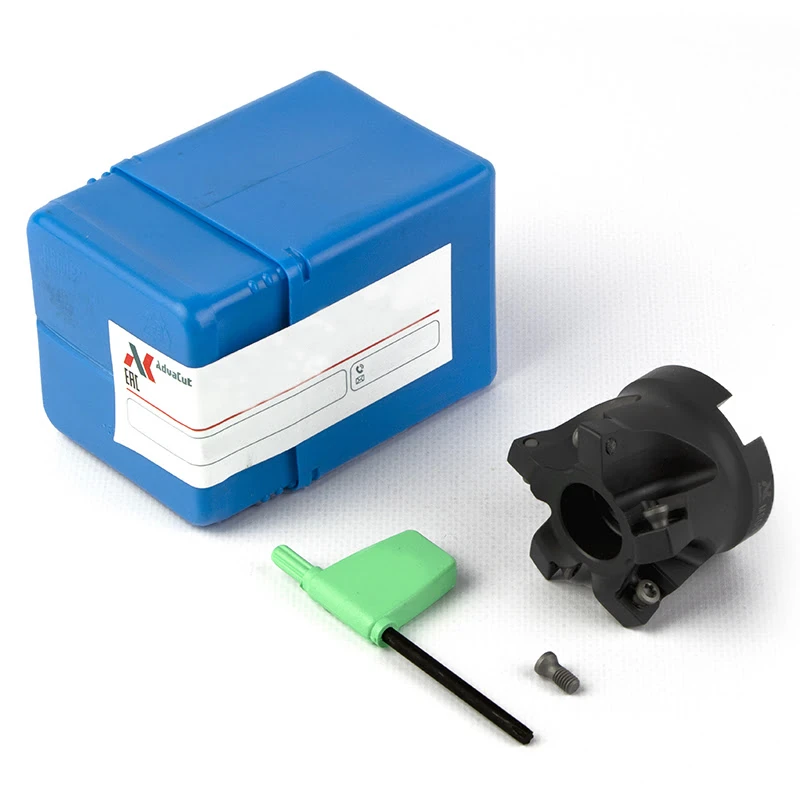

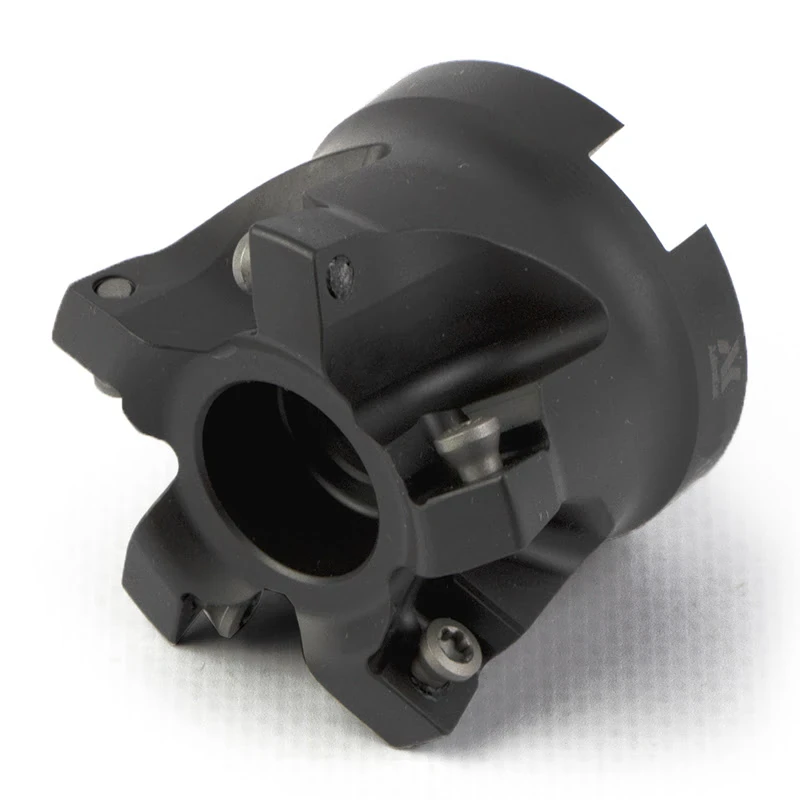

Корпус фрезы FS02-D100N32-Z06SD12
AC.GHI10173
AdvaCut - Арт. AC.GHI10173
Под заказ
Бывший AC.GHI02071 - MSO113-100R06B32-SD12
Бывший AC.GHI02071 - MSO113-100R06B32-SD12
20 568,
46 ₽
Цена c НДС, рассчитана по прайс-листу от 13.09.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Диаметр фрезы, мм (DC) | 100 |
|---|---|
| Серия корпусных фрез | FS02 |
| Число зубьев | 6 |
| Форма пластины | S - Квадрат |
| Размер крепления режущего инструмента (DCON), мм | 32 |
| Длина/высота/ширина фрезы, мм | 50 |
| Каналы для СОЖ | Нет каналов |
| Количество пластин | 6 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Фрезы для работы с высокими подачами (High Feed) |
| Посадка | Насадная |
| Рабочие стороны режущей пластины | Односторонняя |
| Подходящая пластина (головка) | SDMT1205**-MO*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FS02
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MOST |  |
Геометрия со средним по величине передним углом, защитной фаской на режущей кромке. Подходит для получистовой-получерновой обработки. |
| MOPR |  |
Небольшой передний угол и широкая фаска на режущей кромке обеспечивают достаточную прочность для черновой обработки. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | |||||
| P — Сталь | |||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1425 CP1430 | SDMT1205**-MO... | 1 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 |
| SDMT1505**-MO... | 1,5 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 | |||
| Углеродистая и легированная сталь | HB180-350 | CP1425 CP1430 CC1115 | SDMT1205**-MO... | 1 | 110-150-190 | 0,8-1,2-1,5 | 0,8-1,2-1,5 |
| SDMT1505**-MO... | 1,5 | 110-150-190 | 0,8-1,2-1,5 | 1-1,5-2 | |||
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1430 CP1425 CC1115 | SDMT1205**-MO... | 1 | 80-120-160 | 0,6-1-1,2 | 0,8-1,2-1,5 |
| SDMT1505**-MO... | 1,5 | 80-120-160 | 0,6-1-1,2 | 0,8-1,2-1,5 | |||
| M — Нержавеющая сталь | |||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP1130 | SDMT1205**-MO... | 1 | 80-120-160 | 0,6-0,8-1,0 | 0,8-1-1,2 |
| SDMT1505**-MO... | 1,5 | 80-120-160 | 0,6-0,8-1,0 | 0,8-1-1,2 | |||
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 | SDMT1205**-MO... | 1 | 60-100-140 | 0,6-0,8-1,0 | 0,8-1-1,2 |
| SDMT1505**-MO... | 1,5 | 60-100-140 | 0,6-0,8-1,0 | 0,8-1-1,2 | |||
| K — Чугун | |||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | SDMT1205**-MO... | 1 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 |
| SDMT1505**-MO... | 1,5 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 | |||
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | SDMT1205**-MO... | 1 | 80-120-160 | 0,8-1,2-1,5 | 1-1,5-2 |
| SDMT1505**-MO... | 1,5 | 80-120-160 | 0,8-1,2-1,5 | 1-1,5-2 | |||
Соотношение рекомендуемой подачи и глубины резания
| Пластина | Подача fz (мм/зуб) | |||||
|---|---|---|---|---|---|---|
| Глубина резания ap (мм) | ||||||
| 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | |
| SDMT1205**-MO... | 1,5-1,8-2 | 1-1,5-1,8 | 0,6-1-1,5 | 0,4-0,8-1 | – | – |
| SDMT1505**-MO... | 1,8-2-3 | 1,5-1,8-2 | 1-1,5-1,8 | 0,6-1-1,5 | 0,4-0,8-1 | 0,4-0,6-0,8 |
| Диаметр фрезы, мм (DC) | 100 |
|---|---|
| Серия корпусных фрез | FS02 |
| Число зубьев | 6 |
| Форма пластины | S - Квадрат |
| Размер крепления режущего инструмента (DCON), мм | 32 |
| Длина/высота/ширина фрезы, мм | 50 |
| Каналы для СОЖ | Нет каналов |
| Количество пластин | 6 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Фрезы для работы с высокими подачами (High Feed) |
| Посадка | Насадная |
| Рабочие стороны режущей пластины | Односторонняя |
| Подходящая пластина (головка) | SDMT1205**-MO*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FS02
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MOST | |
Геометрия со средним по величине передним углом, защитной фаской на режущей кромке. Подходит для получистовой-получерновой обработки. |
| MOPR | |
Небольшой передний угол и широкая фаска на режущей кромке обеспечивают достаточную прочность для черновой обработки. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | |||||
| P — Сталь | |||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1425 CP1430 | SDMT1205**-MO... | 1 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 |
| SDMT1505**-MO... | 1,5 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 | |||
| Углеродистая и легированная сталь | HB180-350 | CP1425 CP1430 CC1115 | SDMT1205**-MO... | 1 | 110-150-190 | 0,8-1,2-1,5 | 0,8-1,2-1,5 |
| SDMT1505**-MO... | 1,5 | 110-150-190 | 0,8-1,2-1,5 | 1-1,5-2 | |||
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1430 CP1425 CC1115 | SDMT1205**-MO... | 1 | 80-120-160 | 0,6-1-1,2 | 0,8-1,2-1,5 |
| SDMT1505**-MO... | 1,5 | 80-120-160 | 0,6-1-1,2 | 0,8-1,2-1,5 | |||
| M — Нержавеющая сталь | |||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP1130 | SDMT1205**-MO... | 1 | 80-120-160 | 0,6-0,8-1,0 | 0,8-1-1,2 |
| SDMT1505**-MO... | 1,5 | 80-120-160 | 0,6-0,8-1,0 | 0,8-1-1,2 | |||
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 | SDMT1205**-MO... | 1 | 60-100-140 | 0,6-0,8-1,0 | 0,8-1-1,2 |
| SDMT1505**-MO... | 1,5 | 60-100-140 | 0,6-0,8-1,0 | 0,8-1-1,2 | |||
| K — Чугун | |||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | SDMT1205**-MO... | 1 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 |
| SDMT1505**-MO... | 1,5 | 140-180-220 | 0,8-1,2-1,5 | 1-1,5-2 | |||
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | SDMT1205**-MO... | 1 | 80-120-160 | 0,8-1,2-1,5 | 1-1,5-2 |
| SDMT1505**-MO... | 1,5 | 80-120-160 | 0,8-1,2-1,5 | 1-1,5-2 | |||
Соотношение рекомендуемой подачи и глубины резания
| Пластина | Подача fz (мм/зуб) | |||||
|---|---|---|---|---|---|---|
| Глубина резания ap (мм) | ||||||
| 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | |
| SDMT1205**-MO... | 1,5-1,8-2 | 1-1,5-1,8 | 0,6-1-1,5 | 0,4-0,8-1 | – | – |
| SDMT1505**-MO... | 1,8-2-3 | 1,5-1,8-2 | 1-1,5-1,8 | 0,6-1-1,5 | 0,4-0,8-1 | 0,4-0,6-0,8 |
