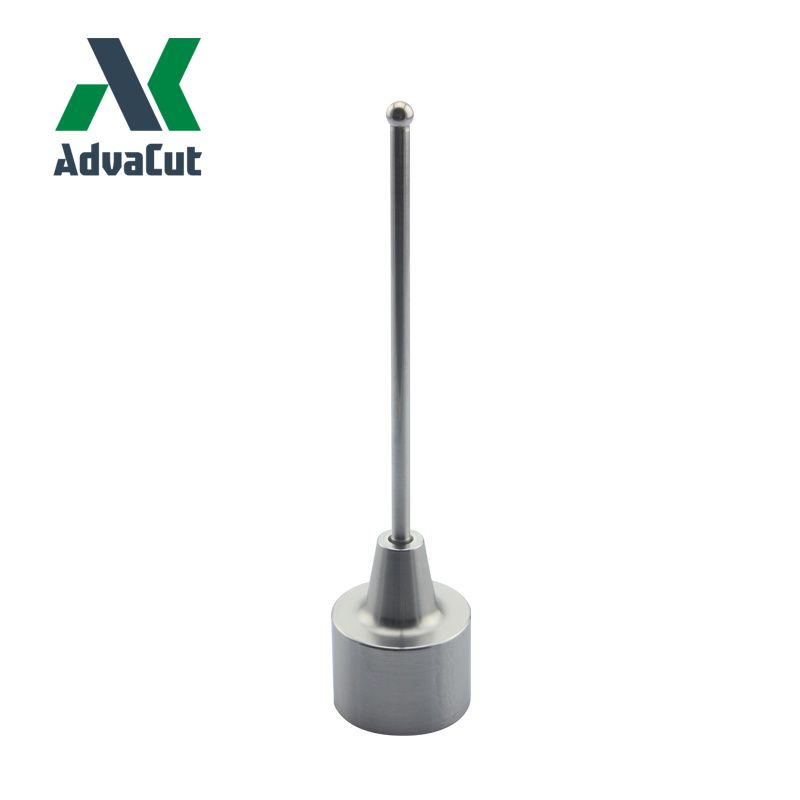

Референсная сфера Ø10мм

Оснастка для копировально-прошивных станков всех моделей. Приспособление в виде калиброванного шарика на магнитной подставке для базирования и привязки электрод-инструмента к координатной системе станка. Материал-инструментальная сталь. Устанавливается в рабочей зоне станка на прижимной мост. При обработке электрод прорезает паз, ширина которого определяется диаметром электрода, величиной искрового промежутка, режимом обработки, высотой микронеровностей. Устройство ЧПУ обеспечивает регулирование технологического параметра – величину напряжения на искровом промежутке. Принцип привязки электрод-инструмента к координатной системе станка основан основан на передачи электро-магнитных импульсов от электрода к референсной сфере. Если величина электро-магнитных импульсов не постоянна (обработка металла происходит с не постоянным напряжением, с отклонением координат обработки), то референсная сфера передает сигнал на безконтакнный датчик, который передает сигнал на ЧПУ. После чего останавливается процесс обработки.
