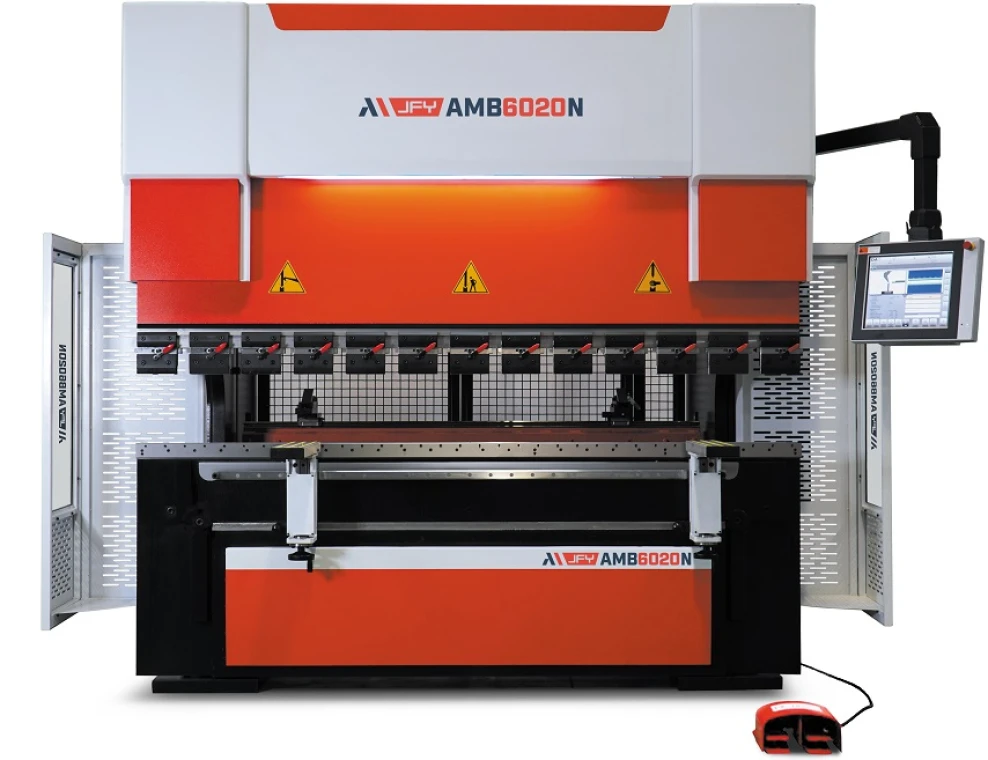

Гидравлический листогибочный пресс с ЧПУ AMB-6020N

Name: Abamet AMB-6020N
Brand: Abamet.ru
SKU: AMB-6020N
Availability: Discontinued

AMB-6020NАрхив

Гидравлический листогибочный пресс с ЧПУ AMB-6020N бренда Abamet.ru, артикул AMB-6020N. Цена по запросу, товар в архиве. Основные параметры: тип главного привода листогибa — Гидравлический; тип крепления инструмента — Promecam (European); длина гиба, мм — 2050.

Максимальная длина гиба, мм 2050 Максимальное усилие гибки, кН 600 Система ЧПУ DA-53T

СервисОбучениеЛизингЛогистика

Основные параметры

Тип главного привода листогибa: Гидравлический
Тип крепления инструмента: Promecam (European)
Длина гиба, мм: 2050
Максимальное усилие гибки, кН: 600
Максимальная рабочая скорость, мм/с: 18
Максимальный ход верхней балки, мм: 200
Максимальная скорость опускания, мм/с: 180
Максимальное раскрытие без учета адаптеров инструмента, мм: 470
Максимальная скорость подъема, мм/с: 180
Расстояние между боковыми колоннами, мм: 1600
Глубина проемов в боковых колоннах, мм: 350
Бренд: Abamet.ru
Вид номенклатуры: Листогибочные прессы

Технические характеристики

Основные технические характеристики:

Максимальное усилие гибки, кН - 600
Максимальная длина гиба, мм - 2050
Расстояние между боковыми колоннами, мм - 1600
Глубина проемов в боковых колоннах, мм - 350
Максимальное раскрытие:
- Без держателей инструмента, мм - 470
- С держателями инструмента, мм - 327
Параметры перемещения верхней балки (оси Y1 и Y2):
- Максимальный ход, мм - 200
- Точность позиционирования, мм - ± 0,01
- Максимальная скорость опускания, мм/с - 180
- Максимальная рабочая скорость, мм/с - 18
- Максимальная скорость подъема, мм/с - 180
Программное управление перемещением задних упоров по оси X:
- Максимальный ход, мм - 500
- Максимальное базирование на 1/2/3 точках упоров, мм - 500/530/885
- Точность позиционирования, мм - ± 0,1
- Максимальная скорость, мм/с - 350
Программное управление перемещением задних упоров по оси R - Опция
Программное управление перемещением задних упоров по осям Z1 и Z2 - Опция
Объем гидросистемы, л - 250
Ориентировочные массо-габаритные показатели:
- Масса, кг - 4900
- Ширина, мм - 2900
- Глубина, мм - 1400
- Высота, мм - 2330
Мощность привода гидростанции, кВт - 7,5

Система ЧПУ DELEM DA-53T:

Промышленный компьютер на базе операционной системы Delem-Linux.
Цветной TFT дисплей с диагональю 10,1” и разрешением 1024х600 точек.
Объем памяти 1 Гб.
Разъемы для подключения USB.
Резервное копирование параметров и настоек на USB-носитель.
Сохранение данных при аварийном пропадании электропитания.
Внутренняя установка блоков управления гидравликой.
Русифицированный интерфейс.
Система диагностики и индикации ошибок.
Мобильная панель управления.
Функции программирования:
- прямое программирование без создания 2D чертежа,
- до 4 контролируемых осей: Y1, Y2, X, R (опция),
- управление компенсацией прогиба балок,
- программирование инструментов для плющения,
- подсчет обработанных деталей,
- база инструментов (30 пуансонов, 30 матриц),
- база материалов и данных по коррекциям углов,
- виртуальная клавиатура.
Функции теоретического расчета:
- зон безопасности инструментов,
- требуемого усилия гибки и заплющивания,
- удлинения заготовки на каждом гибе, внесение пользовательских значений,
- длины развертки.
Дополнительные функции при установке опции "2D программирование для DA-53T":
- программирование в 2D формате, с масштабированием,
- симуляция и визуализация в 3D формате с масштабированием,
- автоматический подбор последовательности гибки с проверкой столкновений,
- простая графическая коррекция последовательности гибки,
- графический выбор деталей и инструментов,
- графическое меню конфигурации инструментов,
- программирование реального профиля инструмента и адаптеров,
- отображение сегментных инструментов,
- программирование многопозиционной расстановки инструментов,
- теоретический расчет последовательной гибки больших радиусов.

Система ЧПУ Delem DA-58T (ОПЦИЯ):

Промышленный компьютер на базе операционной системы Delem-Linux.
Цветной сенсорный TFT дисплей 15” с разрешением экрана 1024 х 768 точки.
Объем памяти 1 Гб.
Разъемы для подключения Ethernet, USB.
Резервное копирование параметров и настоек на USB-носитель.
Сохранение данных при аварийном пропадании электропитания.
Внутренняя установка блоков управления гидравликой.
Русифицированный интерфейс.
Система диагностики и индикации ошибок.
Функции программирования:
- прямое программирование без создания 2D чертежа,
- программирование в 2D формате, с масштабированием,
- симуляция и визуализация в 3D формате с масштабированием,
- автоматический подбор последовательности гибки с проверкой столкновений,
- простая графическая коррекция последовательности гибки,
- графический выбор деталей и инструментов,
- управление компенсацией прогиба балок.
Функции работы с инструментом:
- графическое меню конфигурации инструментов,
- программирование реального профиля инструмента и адаптеров,
- отображение сегментных инструментов,
- программирование многопозиционной расстановки инструментов.
Функции теоретического расчета:
- требуемого усилия гибки,
- удлинения заготовки на каждом гибе, внесение пользовательских значений,
- длины развертки,
- последовательной гибки больших радиусов.

Система ЧПУ Metamation TJS-90t (ОПЦИЯ):

Промышленный компьютер на базе операционной системы Microsoft.
Цветной сенсорный TFT дисплей 19” с разрешением экрана 1280 х 1024 точки.
Объем памяти 64 Гб.
Разъемы для подключения Ethernet, USB, RS232.
Резервное копирование параметров и настоек на USB-носитель.
Сохранение данных при аварийном пропадании электропитания.
Русифицированный интерфейс.
Система диагностики и индикации ошибок.
Функции программирования:
- прямое программирование без создания 2D чертежа,
- программирование в 2D формате,
- создание программы из DXF чертежа,
- создание программы из 3D чертежа,
- симуляция и визуализация в 3D формате с масштабированием,
- автоматический подбор последовательности гибки с проверкой столкновений,
- простая графическая коррекция последовательности гибки,
- графический выбор деталей и инструментов,
- управление компенсацией прогиба балок.
Функции работы с инструментом:
- графическое меню конфигурации инструментов,
- программирование реального профиля инструмента,
- отображение сегментных инструментов,
- импорт/экспорт инструмента в формате DXF,
- автоматический расчет многопозиционной расстановки инструментов.
Функции теоретического расчета:
- требуемого усилия гибки,
- удлинения заготовки на каждом гибе, внесение пользовательских значений,
- длины развертки,
- последовательной гибки больших радиусов.

Особенности конструкции и базовая комплектация:

Сварная С-образная станина, обработанная за один установ.
Гидростанция HAWE (Hoerbiger) с принудительным охлаждением масла.
Гидравлическая ЧПУ управляемая система компенсации прогиба балок.
Панель ЧПУ на поворотной балке.
Мобильная педаль управления.
Система крепления инструмента Promecam.
Быстрозажимные держатели инструмента с клиньями для точной регулировки высоты.
Две регулируемые подвижные фронтальные опоры листа.
Освещение рабочей зоны.

Доступные опции:

2D программирование для DA-53T
Система ЧПУ Delem DA-58T (3D графика, 15" LCD Touch screen)
Система ЧПУ Metamation TJS-90t (3D программирование, 19" LCD Touch screen)
Система защиты лазерным лучoм AKAS.
Дополнительный задний упор с ручной расстановкой по оси Z.
Управляемая ось R.
Управляемые оси Z1, Z2.
Увеличение раскрытия на 100 мм.
Сервопривод гидравлики.
Передние управляемые поддержки листа.
Синхронизация двух станков в тандем.
