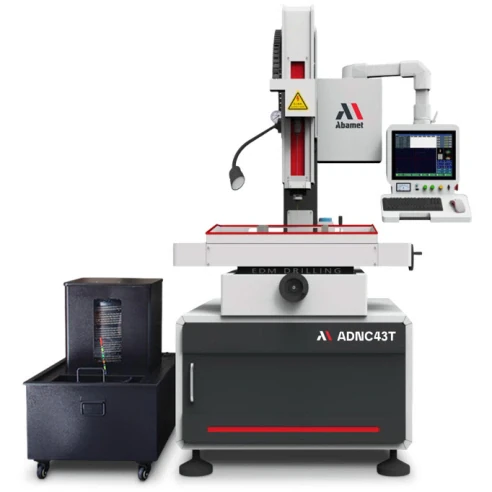

Электроэрозионные станки для сверления отверстий (супердрели) применяются, в первую очередь, для сверление глубоких отверстий малого диаметром в труднообрабатываемых материалах. Для повышения продуктивности и автоматизации обработки, современные электроэрозионные супердрели оснащаются автоматическими сменщиками электродов и направляющих, а также дополнительными поворотными столами.
Высокоскоростные электроэрозионные сверлильные станки (супердрели) предназначены для сверления глубоких отверстий малого диаметра в различных токопроводящих материалах, таких как закаленная сталь, нержавеющая сталь, твердый сплав, сплавы титана, никеля, меди, алюминия и многих других.

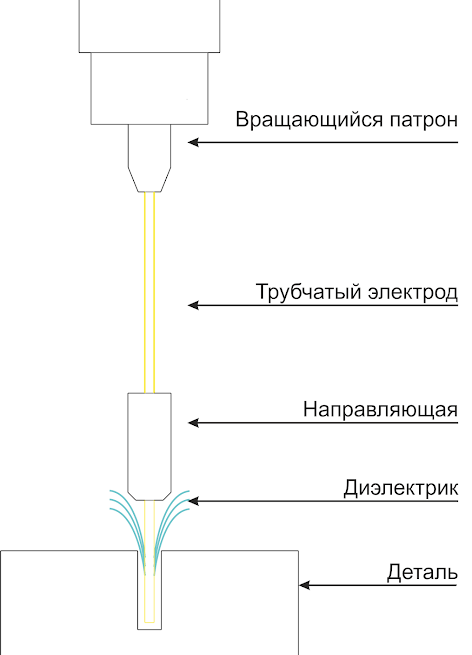

Принцип работы супердрели во многом схож с копировально-прошивными станками. В качестве инструмента используется трубчатый электрод. Материал электрода обычно латунь или медь, в некоторых , особых случаях используют вольфрам и молибден. Разряд между электродом и деталью формируется генератором импульсов, шлам вымывается диэлектриком под давлением подаваемым через трубчатый электрод, а также за счет вращения электрода. Система ЧПУ и сервосистема контролирует искровой зазор и глубину проникновения электрода. Станки позволяют прошивать отверстия диаметра от 0,10 мм до 6,0 мм, глубиной до 300 мм (глубина зависит от диаметра электрода и материала заготвоки), при этом значительно быстрее традиционных методов, а также «сверлить» там, где получение отверстий механическим способом практически невозможно.
Станки отличаются высокой скорость сверления и гибкостью в применении. Наиболее полно возможности данных станков раскрываются в электронной (микроотверстия), авиакосмической промышленности (каналы охлаждения лопаток), а также двигателестроительной (инжекторы), инструментальной, ювелирной, в изготовлении медицинского инструмента и во многих других областях. Одним из основных направлений использования является сверления стартовых отверстий в заготовках деталей и пресс-форм с последующей обработкой на электроэрозионных проволочно-вырезных станках. Кроме того данные супердрели используются для извлечения сломанного инструмента, свёрл и метчиков, сверления отверстий для контровки резьбовых соединений.
Технология электроэрозионного сверления позволяет получить точные концентрические отверстия, проводить обработку под углом, избегать деформаций на входе и выходе, сверлить отверстия на наклонных, сферических и изогнутых поверхностях. Скорость сверления, в зависимости от материала и диаметра электрода от 2 до 50 мм/мин, соотношение диаметра электрода к глубине сверления 1:200, достижимая шероховатость поверхности Ra1,6 мкм. При этом данная технология отличается низкой себестоимостью обработки. В качестве диэлектрика обычно используется дистиллированная вода, в некоторых случаях с антикоррозионной присадкой. Для фильтрации диэлектрика применяются долговечные бумажные фильтры. Инструментом являются недорогие латунные или медные одноканальные/многоканальные трубчатые электроды, длиной 200/300/400/500 мм. В сравнении с профессиональными промышленными свёрлами, стоимость электродов, особенно одноканальных латунных, несоизмеримо ниже.

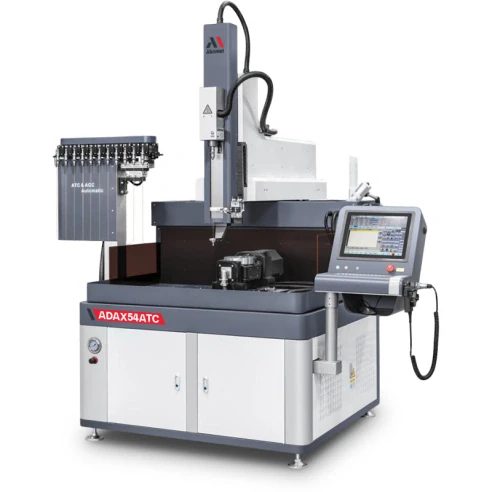

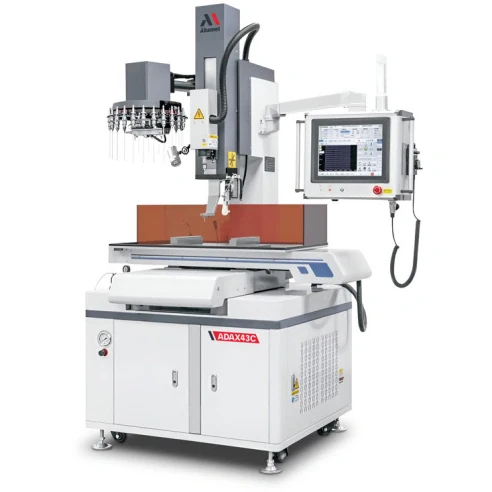

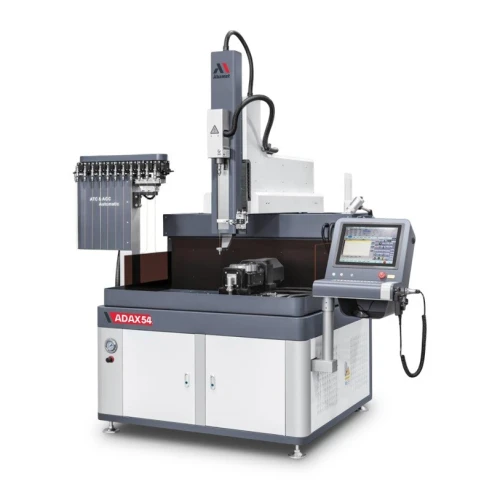

Для расширения возможностей оборудование все модели оснащаются дополнительно поворотными и наклонно-поворотными столами. Для автоматизации обработки на некоторые модели устанавливаются автоматический сменщик электродов, а также автосменщик направляющих электродов.
В преимуществам супердрелей Abamet следует отнести многофункциональность и универсальность, широкие возможности систему ЧПУ, компактность, несложное техническое обслуживания и низкие эксплуатационные затраты, а также адекватную стоимость.
