Компания Haas представила компактные токарные центры с большим проходным отверстием в шпинделе
Владельцы небольших производств, которые работают с прутками большого диаметра и производят детали небольшой длины, будут рады тому факту, что компания Haas Automation теперь предлагает компактные токарные центры с малой площадью основания для работы с прутком большого диаметра ST-15 и ST-15Y (модель с осью Y будет доступна для продажи в первом квартале 2017 года).
По сравнению со станком ST-10 , новые станки Haas ST-15 и ST-15Y имеют увеличенное проходное отверстие в шпинделе, более мощный шпиндель с увеличенными торцом и патроном. При этом они имеют такую же компактную площадь основания, т.е. занимают мало места в цехе. Станки могут работать с прутком диаметром до 63,5 мм и обрабатывать заготовки диаметром до 356 мм (с револьвером BOT) и длиной до 406 мм (станок ST-15Y — 305 и 406 мм соответственно). Максимальный диаметр устанавливаемой детали над поперечным суппортом — 406 мм.
Проходное отверстие шпинделя станка Haas ST-15 — 88,9 мм, торец шпинделя A2-6, двойной векторный привод мощностью 15 кВт способен вращать шпиндель со скоростью 4000 об/мин, крутящий момент при скорости 500 об/мин составляет 203 Нм. Включение по схеме звезда-треугольник обеспечивает постоянную мощность в широком диапазоне оборотов шпинделя. Ускоренные перемещения по осям X и Z достигают скорости 30,5 м/мин. Станок оснащен в базовой комплектации гидравлическим трехкулачковым патроном диаметром 210 мм и 12-позиционной револьверной головкой VDI.

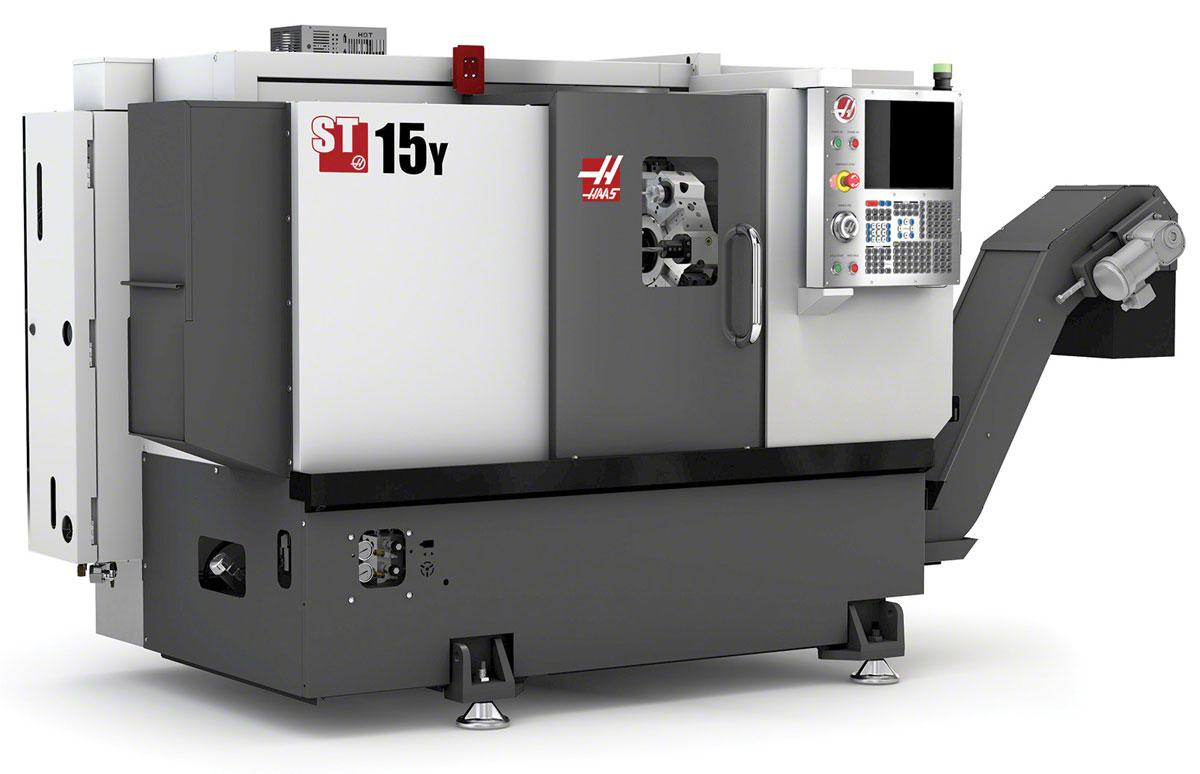

Haas ST-15Y имеет перемещение по оси Y 102 мм (±51 мм от осевой линии) для нецентрального фрезерования, сверления и нарезания резьбы. В стандартной комплектации станок оснащается приводным инструментом с максимальной скоростью вращения 6000 об/мин и полнофункциональной осью C, что обеспечивает универсальные возможности 4-осевого станка. В стандартную комплектацию также входят 12-позиционная гибридная револьверная головка VDI/BOT, система жесткого нарезания резьбы, программная память на 1 МБ, 15-дюймовый цветной жидкокристаллический дисплей и USB-порт. В качестве дополнительных опций доступны: задняя бабка с гидравлической пинолью, системы подачи СОЖ высокого давления, автоматическая система привязки инструмента, ленточный транспортер для удаления стружки, интерфейс Ethernet, система интуитивного программирования Haas, а также устройство подачи прутка Haas.
На данном этапе разработки станка ST-15Y планируется, что в его комплектацию будет входить контршпиндель, который будет доступен в первом квартале 2017 года.
